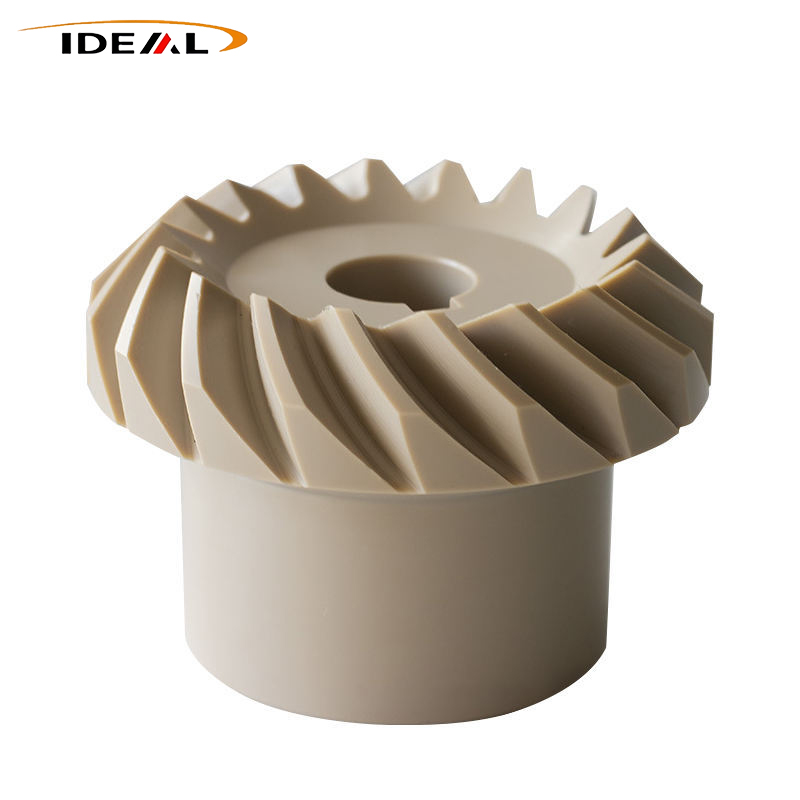

İdeal Plastik yüksək performanslı PEEK Pinion Ötürücüləri yüksək səviyyəli dəqiqlikli ötürmə sistemləri üçün kiçik modullu hərəkət mexanizmləridir. Ötürücü qurğuların əsas güc-giriş komponenti kimi o, sürəti azaltmaq, sürəti artırmaq və dəqiq yerləşdirmə üçün adətən daha böyük dişlilər, qurd dişlilər və spiral dişlilərlə birləşir. Mini-ölçülü dişli dişli çarxlar tez-tez toxuculuq dövrləri ilə üzləşir, üstün aşınma müqaviməti, yorğunluğa qarşı müqavimət və ölçü sabitliyi tələb edir.
Ideal Plastic istehsalçısı tərəfindən təklif olunan PEEK Pinion Dişliləri dəqiq ötürücü dəstlərin içərisində hərəkət edən kiçik dişli kimi çıxış edir. Yavaşlama, sürətlənmə və dəqiq yerləşdirmə ötürülməsini həyata keçirmək üçün böyük dişlilər, qurd dişlilər və ya spiral dişlilərlə əməkdaşlıq edir.
Böyük ölçülü standart dişlilərdən fərqli olaraq, dişli dişlilər kiçik modullara və incə diş profillərinə malikdir və eyni zamanda daha çox şəbəkə dövrəsindən keçir. Beləliklə, onlar materialın aşınma müqaviməti, yorğunluq müqaviməti və ölçü sabitliyi üçün yüksək tələblər qoyurlar.
1. Ənənəvi metal dişli dişlilər: yüksək səs-küy, asan paslanma və yüksək fırlanma ətaləti
2. Neylon / POM dişli dişlilər: zəif yüksək temperatur müqaviməti, sürətli aşınma və tez dəqiqlik itkisi
PEEK polimerinin görkəmli hərtərəfli xüsusiyyətləri sayəsində PEEK Pinion Gear miniatür yüksək tezlikli ötürülmənin əsas ağrı nöqtələrini həll edir. O, sabit dəqiqliklə uzun müddət səssiz, texniki xidmət tələb olunmayan xidməti dəstəkləyir və dəqiq avtomatlaşdırma, robot sistemləri və tibbi cihazlar üçün kritik təkmilləşdirmə hissəsinə çevrilir.
Kiçik modullu PEEK dişli dişlilərin istehsalı texniki cəhətdən çətindir. Ümumi istehsal qüsurlarına boşluqların natamam doldurulması, formanın pozulması, qalıq stress və diş-kökü çatları daxildir. Fərqli dəqiqlik tələblərinə və sifariş həcmlərinə uyğunlaşdırmaq üçün iki müstəqil yetkin prosesi qəbul edirik.
Məhsul metal, neylon və POM miniatür dişlilərin tipik qüsurlarını aradan qaldırır. 5 oxlu CNC plitələri və yüksək temperaturlu yüksək təzyiqli inyeksiya qəlibləri ilə dəstəklənən onlar ağır iş şəraitində avtomatlaşdırma, robot və tibbi maşınlar üçün uzunmüddətli səssiz, texniki xidmət tələb olunmayan və sabit dəqiqlikli əməliyyat təmin edir.
Bu proses yüksək dəqiqlikli sifarişlərə, xüsusən də tibbi alətlərdə və dəqiq tədqiqat dərəcəli avadanlıqlarda istifadə edilən kiçik modullu qeyri-standart dişlilər üçün nəzərdə tutulub.
1. Xüsusi miniatür hobbing kəsicilər incə kəsmə həyata keçirir; ikincil bitirmə üçün qorunan emal ehtiyatı diş profili xətasına və konsentrikliyə ciddi şəkildə nəzarət edir.Standart-spec PEEK dişli dişlilərin kütləvi istehsalı üçün optimallaşdırılmışdır.
PEEK-in yüksək özlülüyünə və ərimənin zəif axıcılığına qarşı, biz 360‑400℃ dəqiq plastikləşdirmə, 160‑180℃ yüksək kalıbın temperaturu formalaşması, seqmentləşdirilmiş təzyiq saxlama və idarə olunan soyutma tətbiq edirik. Bu proses tipik qəlibləmə problemlərini effektiv şəkildə həll edir: kiçik diş boşluqlarının kifayət qədər doldurulmaması, büzülmə boşluqları, qaynaq xətləri və ölçü sapması. Çıxış dişli dişliləri vahid sıxlığa, tam diş profillərinə və əla partiya konsistensiyasına malikdir.
Bütün bitmiş PEEK dişli dişli çarxları diş səthinin incə cilalanması, dairəviliyin kalibrlənməsi, gərginliyin sabitləşməsi və tam ölçülü yoxlamadan keçir. Ciddi keyfiyyət prosedurları hamar meshing, vahid dözümlülük və etibarlı uzunmüddətli işləmə performansını təmin edir. GuangZhou IDEAL, PEEK komponentlərinin istehsalında 15 ildən çox təcrübəyə malikdir. Bizim emalatxanamız xüsusi CNC emalı və qəliblərin hazırlanmasını əhatə edən çoxsaylı 5-oxlu emal mərkəzləri və CNC dəzgahları ilə təchiz edilmişdir.
Biz hər iki istehsal iş axını optimallaşdırdıq:
1. Enjeksiyon qəlibləmə tərəfi: yüksək temperaturlu isti qaçış qurğusu dizaynı, yavaş seqmentli doldurma və gradient yüksək təzyiq saxlama, zəif ərimə axıcılığını, mikro diş altında doldurulma, qeyri-bərabər büzülmə, pinyon ekssentrikliyi, əyilmə və pis konsentrikliyi həll edir.
2. CNC emal tərəfi: xüsusi örtüklü miniatür qaynaq kəsiciləri, aşağı sürətli temperaturla idarə olunan kəsmə və 100% qradiyent yumşalma. Kesicinin termal yapışmasının, diş profilinin arxa yaylanmasının, buruqların, kök cızıqlarının və stress nəticəsində yaranan çuxur genişlənməsinin, addımın yerdəyişməsinin, boşluq artımının və ötürücü sürüşmənin qarşısını alın.
|
Maddə |
Təfərrüatlar |
|---|---|
| Məhsulun adı | PEEK Pinion Ötürücü |
| Material | Saf PEEK, Şüşə Liflə Gücləndirilmiş PEEK, Karbon Fiberlə Gücləndirilmiş PEEK, Tibbi / Qida Dereceli PEEK |
| Rəng | Qara, Bej |
| Standart Modullar | 0,3, 0,5, 0,8, 1,0, 1,25, 1,5, 2,0 |
| Dişlərin sayı diapazonu | 10T‑80T; əlavə kiçik / böyük diş sayı fərdiləşdirilə bilər |
| Təzyiq bucağı | Standart 20°; 14.5°, 25° xüsusi açılar istəyə görə mövcuddur |
| Daxili deşik növləri | Dairəvi çuxur, D-tipli çuxur, açar dəliyi, pilləli çuxur; özelleştirilebilir |
| Xarici diametr diapazonu | 3mm-80mm |
| Emal Dəqiqliyi | ±0,01 mm; ±0,005 mm-ə qədər ultra yüksək dəqiqlik |
| Nümunə Siyasəti | Danışıq üçün |
| Xüsusi Xidmət | Qeyri-standart modul, xüsusi diş sayı, qalınlıq, eksantrik quruluş, nizamsız ölçüdə dəstəklənir |
PEEK Pinion Gear sərt iş şəraitində işləyir: yüksək sürətli fırlanma, tez-tez torlar və yüksək vahid sürtünmə təzyiqi. Bütün mexanizmlərin ümumi dəqiqliyi, xidmət müddəti, səs-küy səviyyəsi və dayanıqlığı böyük ölçüdə dişli çarxın performansından asılıdır.
PEEK əla yüksək temperaturda sürünməyə qarşı qabiliyyətə malikdir. Mühərrik kabinləri və qızdırıcı istehsal avadanlığı kimi uzunmüddətli yüksək sürətli şəbəkələr və ya məhdud isti mühitlərdə dişli dişli çarxlar diş profillərini, sabit dəlik ölçüsünü və hətta diş aralığını qoruyur. Uzun müddətli yüksək temperaturla yüklənmiş əməliyyat zamanı heç bir dəqiq ofset və ya struktur boşalması baş vermir.
Daxili bərk özünü yağlama və aşağı sürtünmə əmsalı ilə PEEK dişli dişli çarxları yağ tədarükü olmadan uzun dövrəli quru əməliyyatı dəstəkləyir və müntəzəm yağ baxımını aradan qaldırır. Təkrarlanan start-stop və davamlı şəbəkələr altında, onlar minimal aşındırıcı toz yaradır, dayanma və tədricən aşınma risklərini azaldır və mexaniki nasazlıq və satışdan sonrakı təmir xərclərini azaldır.
Metal dişlilərlə müqayisədə PEEK dişli dişli çarxı 70%-dən çox çəki azaltmağa nail olur. Ultra-aşağı fırlanma ətaləti start-stop cavab gecikməsini əhəmiyyətli dərəcədə azaldır və həssas dinamik hərəkət təmin edir. O, robotların, miniatür servo hissələrinin və incə tənzimləmə cihazlarının yüksək dəqiqlikli dinamik idarəetmə tələblərinə cavab verir, metal dişli çatışmazlıqları, o cümlədən böyük ətalət, sürüşkən start-stop, qeyri-dəqiq mikro tənzimləmə və yüksək enerji istehlakını düzəldir.
PEEK yüksək kimyəvi təsirsizliyə malikdir. Mühərrik yağı, soyuducu maye, turşu-qələvi həlledicilər, nəmli hava və dəniz duzu spreyi ilə uzun müddət eroziyaya davamlıdır. Paslanan metal dişlilərdən və nəmə həssas adi plastik dişlilərdən fərqli olaraq, PEEK dişli dişli dişliləri kimyəvi emal, ətraf mühitin mühafizəsi, dəniz və nəqliyyat vasitələri ilə işləyən iş ssenarilərində sabit performansı qoruyur.
Su udma dərəcəsi 0,05% -dən aşağıdır, ətrafdakı rütubətin dəyişməsindən çətinliklə təsirlənir. İsti-soyuq dəyişmə, rütubətli şərait və uzun müddətli yorğunluq şəraitində o, dişlərin şişməsinin, dişli çarxların tıxanmasının və mesh-boşluqların genişlənməsinin qarşısını alır. Transmissiya dəqiqliyi tam xidmət dövrü ərzində sabit qalır.
Optimallaşdırılmış diş-kök qövsü dizaynı və peşəkar yumşaldıcı sabitləşmə daxili gərginlik konsentrasiyasını aradan qaldırır və sıx vahid daxili struktur yaradır. Tez-tez start-stop, yüksək sürətli qarşılıqlı hərəkət və ani mexaniki təsirlə qarşılaşdıqda, PEEK dişli dişli yüksək konstruktiv möhkəmlik və yorğunluğa qarşı performans nümayiş etdirir. Dişlərin çatlaması və qırılması nadir hallarda baş verir, bu da ötürücü birləşmələrin ümumi xidmət müddətini artırır.
Yüksək temperatura davamlılığı, tez-tez toxunma üçün yüksək aşınma müqavimətini, texniki xidmət tələb olunmayan öz-özünə yağlama, aşağı ətalətli yüngül dizayn, aşağı səs-küylü işləmə və sabit ölçülü dəqiqliyi birləşdirən PEEK Pinion Dişliləri yığcam, yüngül, davamlı işləyən yüksək həssas mexaniki cihazlarda geniş tətbiq olunur. Onlar tez köhnələn, deformasiyaya meylli, səs-küylü miniatür metal / neylon / POM dişliləri üçün ideal əvəzedicilərdir.
· Sənaye avtomatlaşdırma avadanlığı və dəqiq hərəkətə nəzarət cihazları
· Ağıllı robotlar və avtomatlaşdırılmış mexaniki sistemlər
· Yüksək dərəcəli dəqiq tibbi avadanlıq
· Avtomobil və yeni enerjili nəqliyyat vasitələrinin bort bölmələri
· Dəqiq elektronika və yarımkeçirici istehsal müəssisələri
· Yüksək temperaturda qurutma, kimyəvi emal və korroziyaya qarşı ətraf mühitin mühafizəsi qurğuları
GuangZhou IDEAL, Ar-Ge və yüksək performanslı mühəndislik plastiklərindən hazırlanmış yüksək dəqiqlikli ötürücü komponentlərin istehsalına diqqət yetirir. Biz ümumi miniatür-dişli sənaye ağrı nöqtələrini həll edirik: natamam qəlibləmə doldurulması, gərginliklə tetiklenen deformasiya, dəqiqliyin zəifləməsi, tez-tez toxunma zamanı sürətli aşınma və qeyri-sabit partiya konsistensiyası.
· Tam çeşidli PEEK material seçimi: təmiz PEEK, şüşə liflə gücləndirilmiş, karbon lifi ilə gücləndirilmiş, tibbi dərəcəli və qida dərəcəli, müxtəlif sərt şərtlərə uyğunlaşan (yüksək temperatur, tez-tez toxunma, aşağı səs-küy, korroziyaya qarşı, işıqlandırma işləri).
· ISO standartlaşdırılmış istehsal, tam ixrac yönümlü sertifikatlar və sabit çatdırılma dövrləri.
· Qlobal B2B sənaye alıcılarına davamlı, sərfəli xüsusi və toplu sifarişli PEEK dişli dişlilərlə xidmət edin.
· Müştərilər xüsusi hazırlanmış həllər və dəqiq kotirovkalar üçün dizayn çertyojları, fiziki nümunələr və ya iş şəraiti parametrləri təqdim edə bilərlər.
Mövcud əməkdaşlıq rejimləri: rəsm əsaslı fərdiləşdirmə, nümunələrin hazırlanması, 5 oxlu CNC kiçik partiya istehsalı, inyeksiya ilə kütləvi istehsal, OEM və ODM ixrac sifarişləri.
A1: Ənənəvi neylon və POM dişli dişlilər məhdud istilik müqavimətinə malikdir. 100 ° C-dən yuxarı, onlar tədricən yumşalır və ağır şəkildə köhnəlir. Tez-tez əməliyyat dişlərin qırılmasına və mesh-boşluğun genişlənməsinə səbəb ola bilər ki, bu da dəqiqliyin pozulması ilə nəticələnir.
Əksinə, PEEK Pinion Gear davamlı 260°C yüksək temperatur mühitində stabil işləyir. Onun sürüşməyə qarşı, yorğunluğa qarşı və aşınmaya davamlı xassələri adi plastikləri xeyli üstələyir, miniatür yüksək tezlikli ötürmə sistemləri üçün daha yüksək dəqiqlik sabitliyi və daha uzun xidmət müddəti təmin edir.
A2: Biz tam əhatəli qeyri-standart fərdiləşdirmə xidmətlərini dəstəkləyirik. Müştərilərin CAD çertyojlarına, fiziki nümunələrə və faktiki iş şəraiti parametrlərinə əsasən biz müxtəlif qeyri-standart modullardan, xüsusi diş saylarından, eksantrik strukturlardan və qeyri-müntəzəm ölçülərdən ibarət pinion dişli çarxlarını hazırlaya bilərik. Biz kiçik partiyalı prototip emalını, eləcə də böyük həcmli kütləvi istehsalı və OEM/ODM əməkdaşlığını dəstəkləyirik.
