Qısa cavab: əlavə sərtlik və ölçülü sabitlik onun mübadilələrini əsaslandırdıqda karbon lifi ilə doldurulmuş PEEK borusunu seçin
PEEK boruları kollar, qollar, möhürlər, klapan komponentləri və izolyasiya gövdələri kimi hissələrə tədarük edildiyi və ya emal edildiyi kimi istifadə olunan içi boş yarı bitmiş formalardır. Doldurulmamış PEEK kifayət qədər sərtlik, ölçülü nəzarət və ya mexaniki və termal yük altında deformasiyaya qarşı müqavimət təmin etmədikdə karbon lifi əlavə edilir.

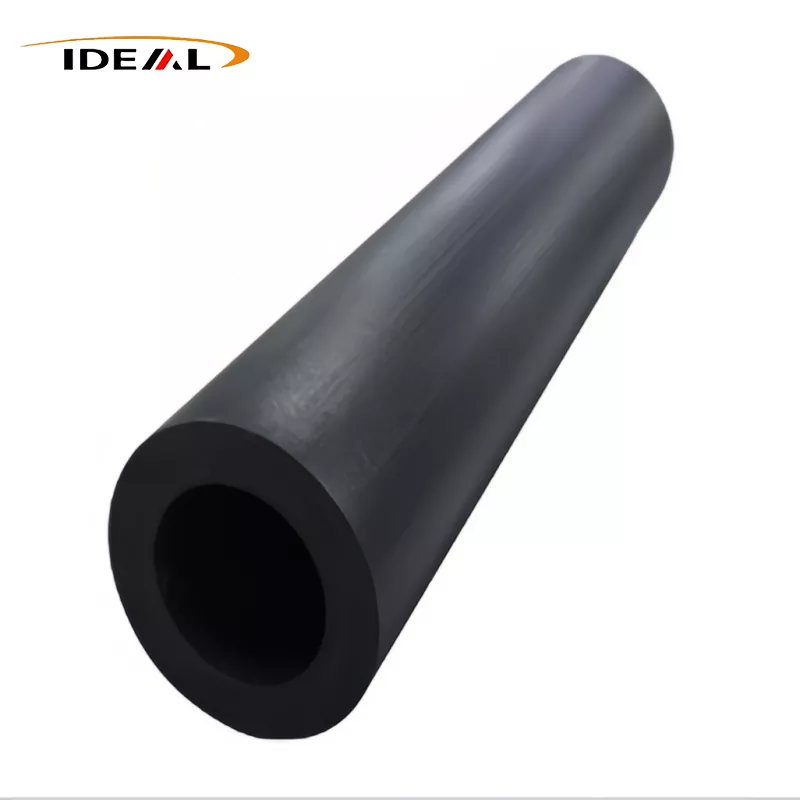

Bu, karbonla doldurulmuş materialı avtomatik mükafat seçimi etmir. Bakirə PEEK-dən daha az bağışlayan, kəsici alətlərdə daha sərt və elektrik cəhətdən fərqli ola bilər. Düzgün qərar yükün istiqamətindən, temperaturdan, kimyəvi təsirlərdən, cütləşən səthlərdən, elektrik tələblərindən və çıxarmağı gözlədiyiniz ehtiyatın miqdarından asılıdır. GuangZhou İdeal təkliflərKarbon Fiber Doldurulmuş PEEK Boruları10% -dən 40% -ə qədər tənzimlənən karbon lifi ilə; şirkət 30%-i ümumi istifadə olunan nisbət kimi müəyyən edir.
Boru, boru və borular eyni yarımfabrikatı təsvir edə bilər, lakin ölçülər birmənalı şəkildə göstərilməlidir.
Polimer ehtiyat kataloqlarında "PEEK borusu", "PEEK borusu" və "PEEK borusu" tez-tez bir-birini əvəz edən şəkildə istifadə olunur. Alıcılar bu şərtlərin metal boru konvensiyalarına uyğun olduğunu düşünməməlidirlər. Təchizatçı quraşdırılmış kimi mayenin daşınması üçün nəzərdə tutulmuş təzyiqli xətt deyil, qalın divarlı emal blankını təsvir edə bilər.
Sifarişi isim deyil, satınalma rəsmi idarə etməlidir. Təzyiq xidməti iştirak edərsə, yalnız yarımfabrikat anbar ölçüləri təzyiq qabiliyyətini yaratmır. Hazır həndəsə, birləşmələr, temperatur, media, yüklənmə tarixçəsi və tətbiq olunan dizayn standartının hamısı ayrıca mühəndislik yoxlamasına ehtiyac duyur.
Ölçülü rəsmdə OD, ID, divar qalınlığı, uzunluq və emal ehtiyatını təyin edin
Xarici diametrini, daxili diametrini və uzunluğu göstərin, sonra hər bir dəyərin nominal, istehsal kimi və ya emaldan sonra tələb olunduğunu müəyyənləşdirin. Konsentriklik, düzlük, yuvarlaqlıq, səthin bitməsi və bitmiş hissəyə təsir göstərdiyi son vəziyyəti daxil edin. Ümumi artı və ya mənfi diametr tolerantlığı çuxurdan OD konsentrikliyinə nəzarət etmir.
Dərini təmizləmək və gözlənilən təhrifi düzəltmək üçün kifayət qədər emal ehtiyatı buraxın, lakin o qədər də deyil ki, material dəyəri və emal vaxtı lazımsız yerə qalxsın. İncə bitmiş divarlara xüsusi diqqət yetirilməlidir: çuxurun təzyiqi, kəsmə istiliyi və qalıq stress maşından çıxdıqdan sonra çuxuru hərəkət etdirə bilər.
Nəşr edilmiş ölçü diapazonlarını və ±0,02 mm dözümlülüyü hər bir ID/OD kombinasiyası üçün zəmanət deyil, aydınlaşdırmaq üçün iddia kimi qəbul edin
GuangZhou Ideal-ın məhsul səhifəsində qara material, nominal ID Φ20–458 mm, OD Φ15–404 mm, uzunluqlar 1000 mm və 3000 mm və ±0,02 mm bildirilmiş tolerantlıq göstərilir. Bu diapazonlar sərbəst şəkildə dəyişdirilə bilən ölçülərin matrisi kimi oxunmamalıdır; etibarlı borunun İD-indən böyük OD olmalıdır.
Sifariş verməzdən əvvəl hansı ID/OD birləşmələrinin mövcud olduğunu və tolerantlığın hansı xüsusiyyəti əhatə etdiyini soruşun. Həmçinin ölçmə temperaturunu, yoxlama metodunu, nümunə götürmə planını, düzlük meyarlarını və tolerantlığın anbar və ya işlənmiş səthə aid olub-olmadığını təsdiqləyin. Thenəşr olunan PEEK boru ölçüləri və tolerantlıq məlumatlarıfaydalı RFQ başlanğıc nöqtəsidir, qəbul edilmiş rəsm üçün əvəz deyil.
PEEK-də hansı karbon lifi dəyişir və avtomatik olaraq nəyi yaxşılaşdırmır
Karbon lifləri PEEK matrisi daxilində hərəkəti məhdudlaşdırır. Uyğun dərəcə və oriyentasiyada, ümumiyyətlə sərtliyi artırır, yük altında ölçü dəyişikliyini azaldır və temperatur dəyişdikcə sabitliyi artırır. Bu effektlər işlənmiş qolun həndəsəsini tutmağa kömək edə bilər və ya bakirə PEEK-in çox hərəkət edəcəyi yerlərdə sürüşməni azalda bilər.
Möhkəmləndirmə həm də istiqamətliliyi təqdim edir. İstehsal marşrutu və material axını lifləri uyğunlaşdıra bilər, buna görə də eksenel və divar boyunca xassələri fərqli ola bilər. Karbon lifi avtomatik olaraq hər aşınma interfeysini yaxşılaşdırmır, elektrik izolyasiyasını qorumur və ya hər kimyəvi maddəyə qarşı müqaviməti artırmır. O, həmçinin çevikliyi azalda bilər və aqressiv emal və ya montaj zamanı kənarları qırılmaya daha meyilli edə bilər.
Sərtlik, aşınma, elektrik davranışı, kimyəvi təsir və emal qabiliyyətinə görə bakirə, karbon liflə doldurulmuş və digər dəyişdirilmiş PEEK dərəcələrini müqayisə edin
| Qərar amili | Bakirə PEEK | Karbon liflə doldurulmuş PEEK | Digər dəyişdirilmiş PEEK dərəcələri |
|---|---|---|---|
| Sərtlik və ölçü sabitliyi | Sərtliyin və doldurulmamış material davranışının prioritet olduğu yerlərdə faydalıdır | Adətən əyilmə, sürüşmə və ya istilik hərəkəti dizayna nəzarət etdikdə üstünlük verilir | Şüşə ilə doldurulmuş və ya digər gücləndirilmiş siniflər sərtlik və elektrik davranışının fərqli balansını təklif edə bilər |
| Geyinmək | Performans yükdən, sürətdən, temperaturdan və qarşı tərəfdən çox asılıdır | Bəzi aşınma şəraitini yaxşılaşdıra bilər, lakin açıq liflər cütləşmə səthinə təsir göstərə bilər | Sürtünmə və aşınma əsas tələblər olduğu yerlərdə rulman növlərinə üstünlük verilə bilər |
| Elektrik davranışı | İzolyasiya tələb olunduğu yerlərdə adətən seçilir | Daha aşağı müqavimətə malik ola bilər, lakin təkcə karbon faizi elektrik sinfini təyin etmir | Tərkiblər izolyasiya, statik nəzarət və ya keçiricilik üçün uyğunlaşdırıla bilər; faktiki məlumatları yoxlayın |
| Emal | Ümumiyyətlə alətlər üçün daha az aşındırıcıdır | Karbon lifi alətin aşınmasını artırır və kənarların qırılmasına kömək edə bilər | Alətin cavabı doldurucu paketindən asılıdır |
Karbon liflə doldurulmuş PEEK borusunu emal etmək üçün kəskin, uyğun alətlərdən və idarə olunan işdən istifadə edin. Yalnız xarici diametr oxunuşuna güvənmək əvəzinə çuxurun bitməsinə, istilik əmələ gəlməsinə və lifin qırılmasına baxın. Kimyəvi məruz qalma kritikdirsə, tam dərəcəsini faktiki maye, konsentrasiya, temperatur, təzyiq və məruz qalma müddətinə görə qiymətləndirin.
“30% karbon lifli PEEK borusu” etiketi tam material spesifikasiyası deyil
Faiz sizə doldurucunun yüklənməsini bildirir, lakin materialı təsdiqləmək üçün kifayət deyil. Sizə hələ də qatran və birləşmə dərəcəsi, istehsal marşrutu, lif forması, keyfiyyətə nəzarət və təchiz olunmuş ehtiyat üçün mülkiyyət məlumatı lazımdır. Göstərilən faizin çəkiyə və ya başqa əsasa görə müəyyən edilib-edilmədiyini aydınlaşdırın.
Həmçinin borunun bir istehsal partiyasından gəlib-gəlməyəcəyini və təchizatçının lotla əlaqəli yoxlama qeydlərini təqdim edə biləcəyini soruşun. Təmiz maşınlarla işləyən prototip, birləşmə, proses və ya lif oriyentasiyası dəyişdikdə sonrakı ehtiyatların eyni şəkildə davranacağını sübut etmir. Ümumi “30% CF PEEK” təsvirini deyil, dəqiq qiymət və ehtiyat formasını təsdiq edin.
Təchizatçı məlumatları faktiki qiymətə, sınaq metoduna, lif oriyentasiyasına və xidmət şərtlərinə uyğunlaşdırılmalıdır
Datasheet dəyərləri yalnız alacağınız materialı təmsil etdikdə faydalıdır. Nümunənin istiqamətini, kondisionerini, sınaq temperaturunu və sınaq metodunu yoxlayın. Enjeksiyonla qəliblənmiş kupon məlumatları fərqli lif istiqamətində işlənmiş qalın divarlı borunun davranışını proqnozlaşdıra bilməz.
Yüksək temperatur tətbiqləri üçün otaq temperaturu dəyərlərindən istifadə etmək əvəzinə xidmət temperaturunda xassələri müqayisə edin. Kimyəvi xidmət üçün eyni vaxtda gərginliyi və istiliyi nəzərə alın. Sıx ölçülər vacibdirsə, təchiz olunmuş həndəsə üzrə ölçmələr tələb edin və yoxlamadan əvvəl hissələrin necə kondisiyalaşdırılacağını razılaşdırın.
Karbon liflə doldurulmuş PEEK-i keçirici və ya statik-dissipativ kimi müalicə etməzdən əvvəl həcmi və səth müqavimətini yoxlayın
Karbon lifi PEEK-in elektrik müqavimətini azalda bilər, lakin keçiricilik birbaşa doldurucu faizindən asılı deyil. Lif paylanması, liflər arasında təmas, oriyentasiya, divar qalınlığı və emal hamısı nəticəyə təsir göstərir. Karbonla gücləndirilmiş material hələ də tələb olunan müqavimət diapazonunu əldən verə bilər.
Tələb olunan həcm müqaviməti və ya səth müqaviməti diapazonunu sınaq üsulu və kondisioner tələbləri ilə birlikdə rəsm və ya materialın spesifikasiyasına qoyun. Əgər yükün dağılması təhlükəsizlik baxımından kritikdirsə, boru ehtiyatını və ya hazır komponentləri sınayın. Elektrik ölçmələri üçün karbon tərkibli sertifikatı əvəz etməyin.
RFQ yoxlama siyahısı: karbon lif tərkibini, həndəsəni, tolerantlıqları, səthi bitirməni, yoxlama qeydlərini, uyğunluq sənədlərini, miqdarı, çatdırılma müddətini və yerə çatdırılmasını təsdiqləyin
- Material:dəqiq PEEK dərəcəsi, karbon-lif faizi və bu faizin necə müəyyən edildiyi.
- Həndəsə:OD, ID, divar vəziyyəti, uzunluq, son vəziyyət və emal ehtiyatı.
- Nəzarətlər:ölçülü dözümlülüklər, konsentriklik, düzlük, dairəvilik və səthi bitirmə tələbləri.
- Performans:xidmət temperaturu, yüklər, kimyəvi maddələr, aşınma interfeysi və tələb olunan elektrik davranışı.
- Sübut:müvafiq sınaq məlumatları, lotun izlənməsi, yoxlama hesabatı və tələb olunan uyğunluq sənədləri.
- Kommersiya şərtləri:prototip və istehsal miqdarı, çatdırılma müddəti, qablaşdırma, Incoterms və ABŞ təyinat yerinə çatdırılma.
- Qəbul:təsdiq edilmiş çertyojın təftişi, təftiş metodu və uyğun olmayan ehtiyatlarla işləmə qaydası.
